Vous avez une breadboard sur laquelle sont montés plusieurs composants (deux LED et un bouton poussoir) ainsi que plusieurs fils qui sont connectés à la carte.

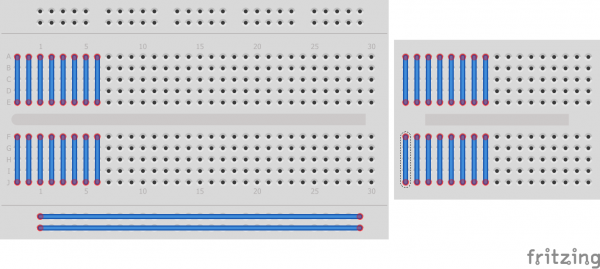

Une breadboard permet d'enficher les composants (pas besoin de souder). La breadboard que vous avez est cablé comme ceci :

La carte ARDUINO DUE offre un grand nombre de ports :

Nous nous intéressons pour l'instant aux ports “PWM” ainsi qu'aux ports d'alimentations (3.3V et GND (terre)).

Dessinez le schéma de connexion actuel.

• Fil partant du port de la carte ARDUINO
• Fil arrivant sur la rangée de la breadboard.
• Composant positionné sur les fils de la breadboard.

Pour ce faire

• Sélectionner un port “Tout ou Rien” de la carte ARDUINO (différent du port 13)
• Placer sur la Breadbord la diode.
• Faite partir un fil du port “Tout ou Rien” vers le + de la diode.
• Faite partir un fil du connecteur masse de la carte ARDUINO vers le - de la diode.

Modifier le programmer précédent pour faire clignoter la diode interne en alternance avec la diode externe. Quand la diode interne s'allume, la diode externe s'éteint et vice-versa.

    Led externalLed(10, "external");           // Led sur le port 10;
    Led builtinLed(BUILTIN_LED, "internal");   // Led interne.

void setup()
{
    Serial.begin(9600);
    builtinLed.SwitchOn();
}

void loop()
{
    if(builtin.IsSwitchedOn())
    {
        builtin.SwitchOff();
        externalLed.SwitchOn();
    }
    else
    {
        builtin.SwitchOn();
        externalLed.SwitchOff();
    }
}
